FreeCAD 是一款开源、免费的参数化 3D 建模软件，主要用于设计真实尺寸的实物模型。

参数化建模是 FreeCAD 的核心特性，你在建模过程中每一步操作都会被记录下来，后续想修改某个尺寸或形状，直接回到历史记录里改参数就行，不用从头重画。这跟 SolidWorks、Fusion 360 等商业软件的工作方式是一样的。

FreeCAD 适配全平台（Windows、macOS、Linux），支持 STEP、IGES、STL、OBJ、DXF、IFC 等多种通用格式，可以跟其他 CAD 软件相互交换文件。功能模块覆盖了零件设计、装配体、工程制图、有限元分析（FEA）、CNC 加工路径、建筑信息模型（BIM）等领域，通过工作台（Workbench）的形式切换不同模块。

目前市面上同类型的建模软件还有 SolidWorks 和 Fusion 360 等，下面的表格可以直观看出它们之间的差异：

功能特性	FreeCAD	SolidWorks	Fusion 360
价格	完全免费开源	商业授权（年费上万）	订阅制（月费/年费）
参数化建模	支持	支持	支持
平台	Windows/macOS/Linux	Windows	Windows/macOS（云端）
装配体	支持	支持（功能完善）	支持
工程制图	支持	支持	支持
有限元分析	支持（内置）	支持（需额外模块）	支持（内置）
CNC/3D 打印	支持（Path 工作台）	支持（需插件）	支持（内置）
学习门槛	中等	较高	中等

FreeCAD 当前最新版本是 1.1.3，安装包不大，但对电脑配置有一定要求，建议至少 4GB 内存和独立显卡。

下载FreeCAD

FreeCAD安装包下载：FreeCAD安装包（源自官网，放心使用）

安装FreeCAD

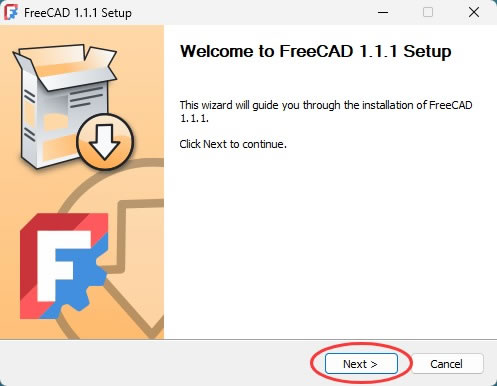

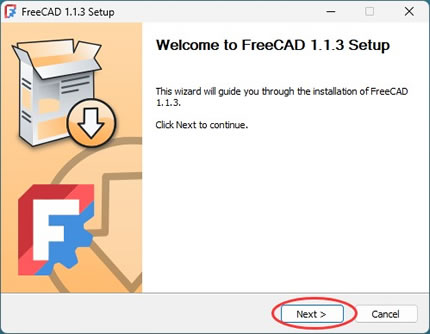

Windows 上的安装比较直接。下载 exe 安装包后双击运行：

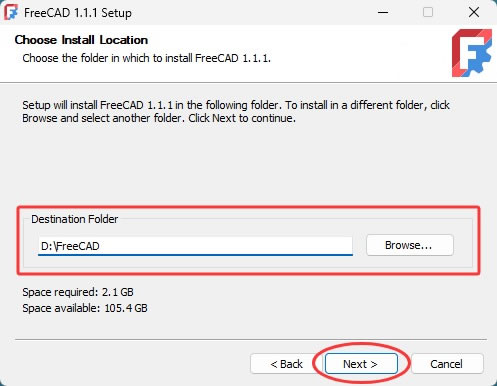

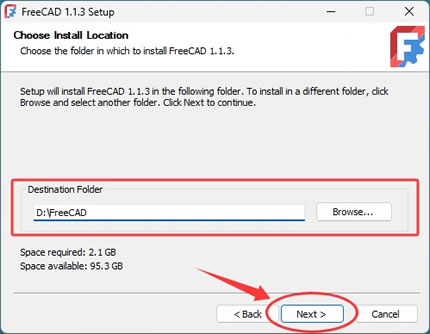

一路点 Next，建议把安装路径改到 D 盘或其他非系统盘：

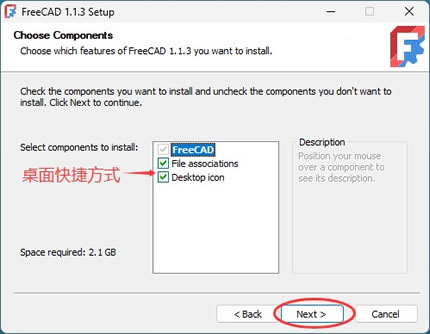

保持默认：

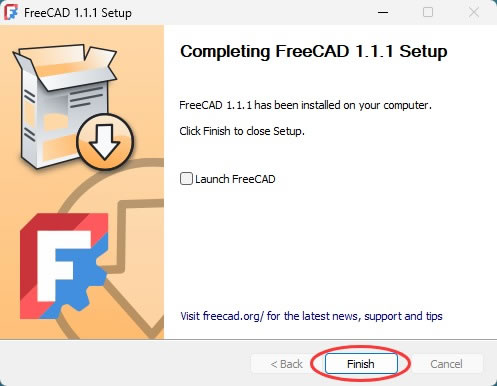

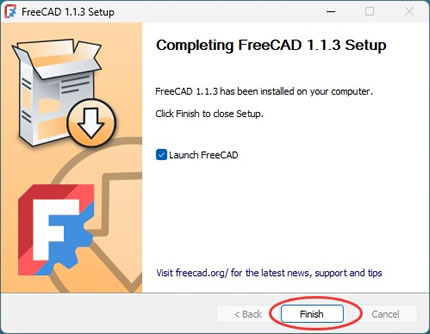

点击 Install 开始安装，等进度条走完，安装就完成了，桌面上会出现 FreeCAD 图标。

汉化FreeCAD

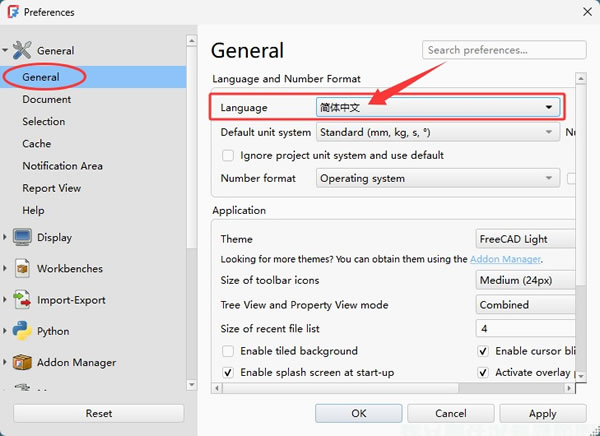

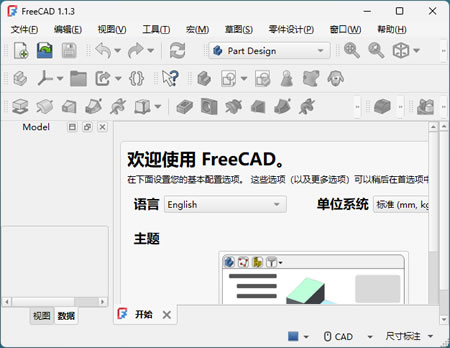

FreeCAD 界面默认是英文的，可以在"Edit"→"Preferences"→"General"→"Language"里把界面语言切换成简体中文：

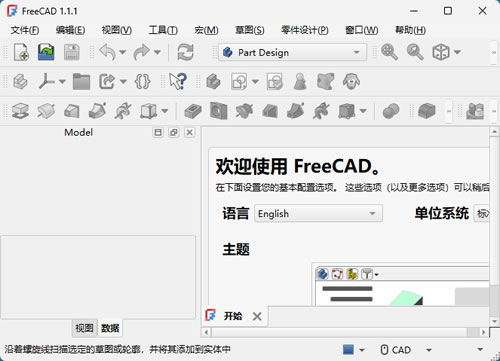

点击“Apply”后，FreeCAD 就变成中文的了：

新手注意事项

FreeCAD 的工作台（Workbench）概念是新手最容易困惑的地方。它不是一个大而全的工具，而是根据任务切换不同工作台——建模用"Part Design"工作台，画草图用"Sketcher"工作台，出工程图用"TechDraw"工作台。顶部工作台切换器下拉菜单可以快速切换，不同工作台的工具栏和功能会随之变化。建议新手从"Part Design"工作台开始。


FreeCAD 的操作逻辑是：先选工作台→创建草图→添加约束→生成 3D 模型→然后再回到草图修改参数。跟其他 CAD 软件一样，ESC 键退出当前操作，鼠标中键旋转视图，滚轮缩放。

FreeCAD基础使用

1）新建文件

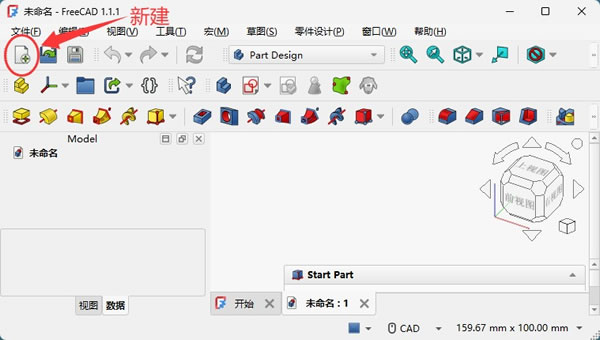

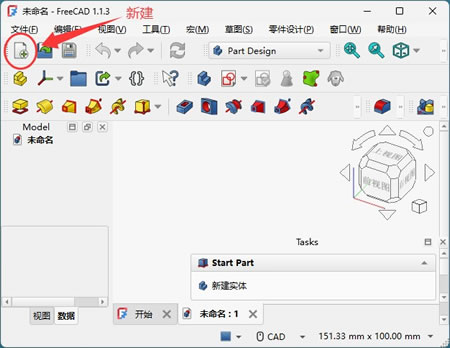

点击顶部工具栏的"新建"按钮创建新文件：

2）创建草图

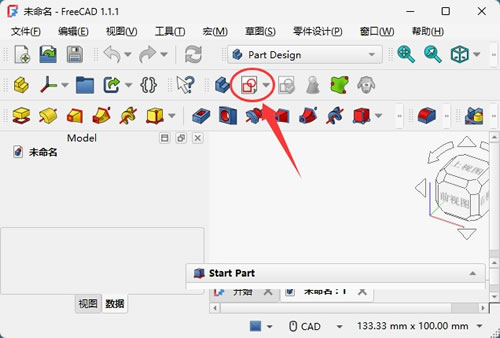

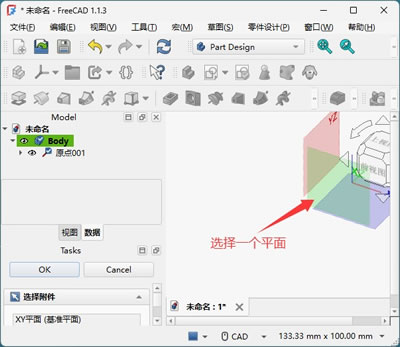

在 Part Design 工具栏上点击"新建草图"图标，选择一个平面（XZ、YZ 或 XY）：

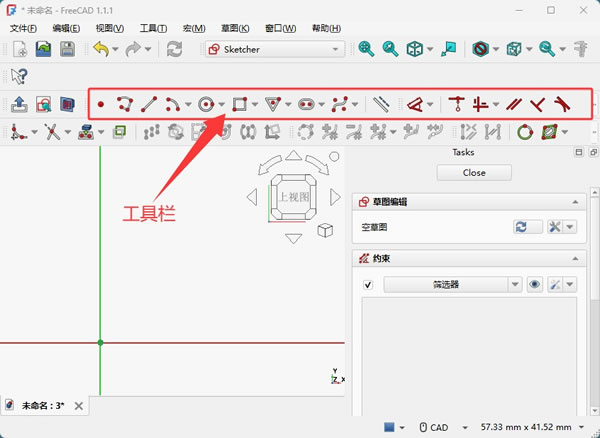

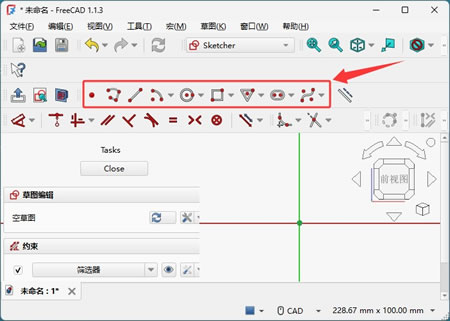

进入草图编辑器后，上方会出现草图工具的工具栏，包含画直线、画矩形、画圆、画弧等功能。用这些工具画出你想要的 2D 轮廓形状（这里以矩形为例）。

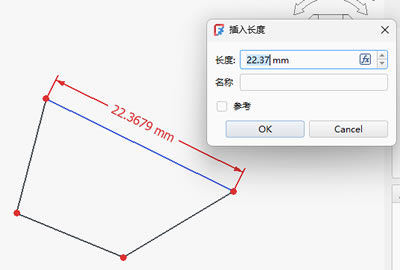

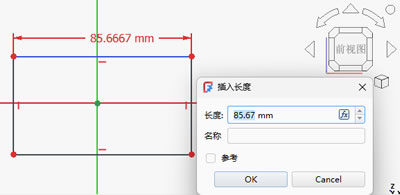

画完后用"约束"工具添加尺寸约束和几何约束（比如固定长度 100mm、两条线平行等）。例如，选中一条边，点击"尺寸标注"，输入具体数值，这条边就被锁定为这个长度了。

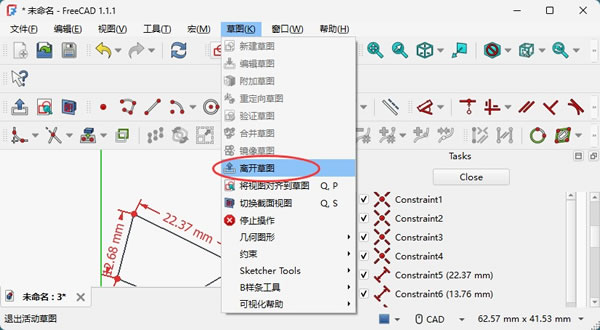

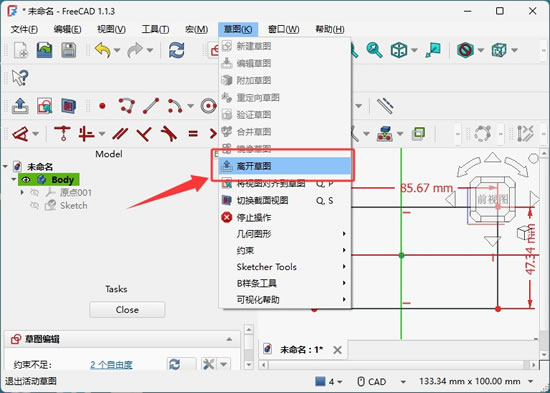

约束完全后草图会变成蓝色，表示完全定义，可以离开草图了。

3）从草图生成3D实体

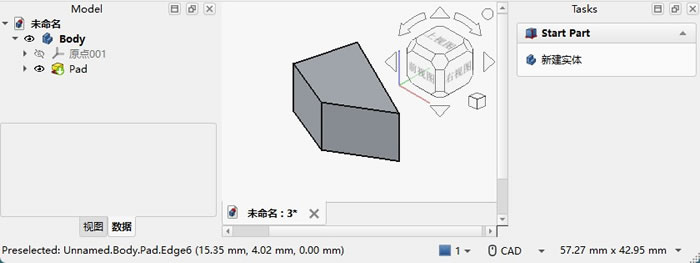

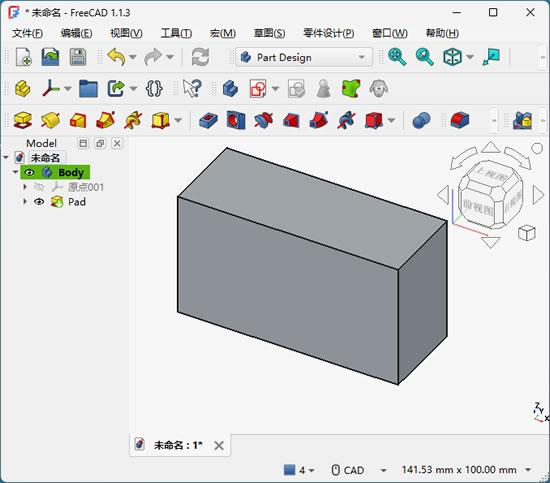

回到 3D 视图后，选中刚才画的草图，在左侧模型树中选择刚才画的草图（不要直接在 3D 视图里点线条，那样选不中），然后点击 Part Design 工具栏上的"凸台"（PartDesign_Pad）工具，输入拉伸深度，点确定，你的 2D 草图就变成 3D 实体了。

4）在实体上添加更多特征

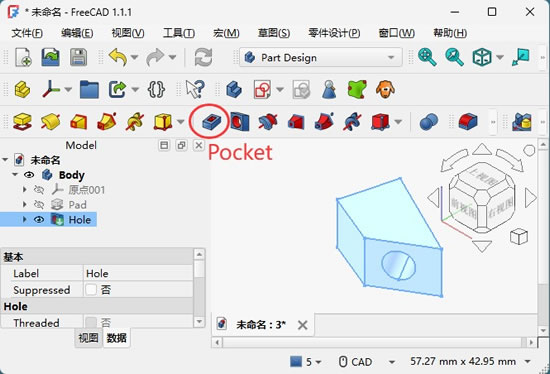

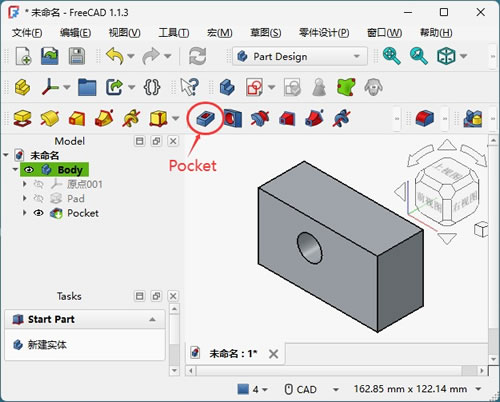

比如选中一个面，创建新的草图，画一个圆，然后用"凹坑"（Pocket）工具在实体上打孔。或者用"倒角"（Chamfer）和"圆角"（Fillet）工具给边角做修饰。


所有这些操作都会记录在左侧的"模型树"里，每个特征前面的参数都可以双击修改，模型会跟着更新。

5）导出

如果你建好了一个零件，还可以把它导出成 STL 格式用于 3D 打印，或者导出 STEP 格式用于和其他 CAD 软件交换。点击"文件"→"导出"，选择对应的格式就行。

FreeCAD安装组件

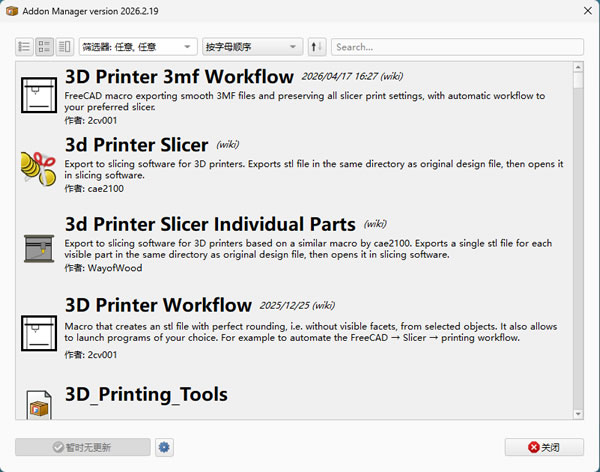

FreeCAD 支持大量的第三方插件和宏，比如快速渲染、齿轮生成器、钣金设计等，可以通过"工具"→"Addon Manager"一键浏览和安装。

附加组件安装后会出现在工作台下拉列表里，使用方式和内置工作台完全一样，即装即用。

下面是一些比较热门的插件：

插件名称	功能说明
Fasteners	螺栓、螺钉、螺母、垫片等标准紧固件库，拖拽即可添加到模型
Sheet Metal	钣金设计工具，支持折弯、展开、切口等操作
Assembly4	装配体工作台，支持通过参数表达式组装多个零件
Render	渲染工作台，基于 POV-Ray 等引擎生成高质量渲染图
Gear	齿轮生成器，支持直齿、斜齿、锥齿轮等多种类型
Curves	曲线曲面工具，用于创建和编辑 NURBS 曲线曲面
Animation	运动仿真动画，可以给装配体添加运动约束并生成动画
A2Plus	轻量级装配体工作台，适合管理多零件模型的装配关系

常见使用问题

1）草图约束后还是蓝色、没有变成绿色

说明草图还没有完全约束，缺少一些尺寸或几何约束。FreeCAD 的右侧状态栏会显示"剩余自由度"的数字，告诉你还有多少个自由度没有被限制。逐个添加约束，直到剩余自由度变为 0，草图就会变成绿色。如果不想自己一点一点找，可以用"自动约束"功能让 FreeCAD 帮你添加约束。

2）FreeCAD打不开某些STEP或IGES文件

可能是因为文件版本太高或包含 FreeCAD 不支持的实体类型，可以尝试在导出原始文件时选择较低的 STEP 版本（如 AP203 而非 AP242），或者用其他 CAD 软件转换格式后再导入。

总结

FreeCAD 作为一款开源、免费的参数化 3D 建模软件，功能覆盖了从草图绘制到零件设计、装配体、工程图以及有限元分析的完整流程。

虽然 FreeCAD 的界面和操作习惯跟 SolidWorks 等商业软件有差异，需要一些适应时间，但对于预算有限的学生、创客和中小型团队来说是一个很实用的选择。安装 FreeCAD 的过程也比较简单，下载对应系统的安装包按步骤操作就好。

如果你正在寻找一款免费好用的 3D 建模工具，不妨试试 FreeCAD，从 Part Design 工作台开始，逐步熟悉它的工作方式。
